钢丝螺套的安装方法和安装步骤

Source:本站Author:admin Addtime:2018/12/28 Click:0

          钢丝螺套是为保护有色金属螺纹孔而发展的嵌入物,适用于螺纹连接。旋入并紧固在被连接件之一的螺纹孔中,形成标准内螺纹,螺栓(或螺钉)再拧入其中。钢丝螺套的常用材质是不锈钢304。钢丝螺套安装步骤简单明了,主要包括钻孔、攻牙、安装、去尾四大步骤,以下为钢丝螺套安装步骤详细介绍。




一、钢丝螺套的安装原理:

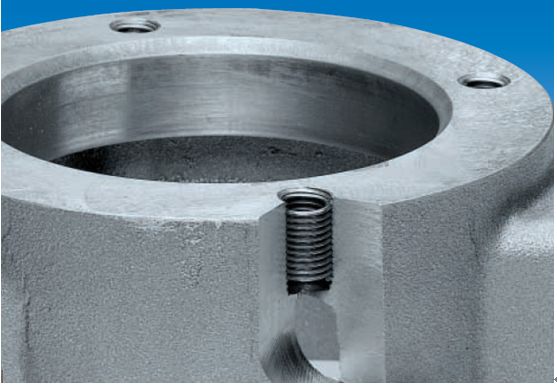

        将钢丝螺套旋入特定尺寸的螺孔内,其菱形截面的外角与机体紧密贴合而菱形截面的内角则形成一个新的标准的内螺纹。用一个标准的螺钉拧入这一钢丝螺套所形成的内螺纹中,则构成一个带钢丝螺套的螺纹连接。

        我们在安装钢丝螺套时应使用专用的螺套丝锥及螺套安装工具进行攻丝和安装,螺套装于螺孔或螺母中,有减轻螺纹牙受力不均和抗冲击振动的作用,可以提高螺纹的疲劳强度,减少螺纹的磨损和抗腐蚀性能。延长螺孔寿命。


二、钢丝螺套的安装方法

       钢丝螺套安装方法主要包括以下四个环节:一、钻孔 二、攻牙 三、安装 四、去尾柄四个步骤。要求严格的钢丝螺套安装步骤还需在第二步攻牙以后,用专用钢丝螺套底孔塞规对攻好牙的底孔进行检测,通规能通,止规能止的状态下才能进行下一步钢丝螺套安装操作。此外对安装不好的钢丝螺套可采用专用取套工具——卸套器将其取出。

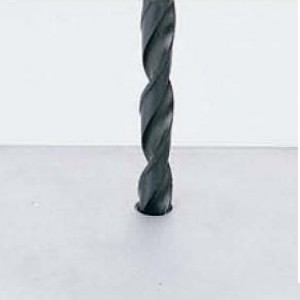

1、钻孔:使用螺套行业规定的标准钻头钻孔(钢丝螺套安装底孔尺寸对照表),钻孔深度大于或等于钢丝螺套安装深度,注意不要将孔钻成锥形,切屑不要掉入可能会引起损坏的地方。钻孔后锪孔不应超过 0.4 螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。

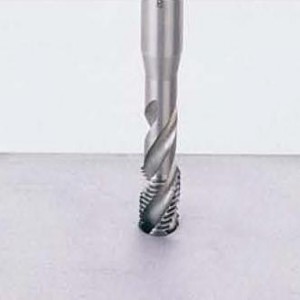

2、攻丝:使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝,攻丝的长度必须超过丝套长度,对于通孔,要全部攻丝;攻丝的精度决定标准内螺孔的公差带,使用者要适当地选择攻丝方法和润滑,盲孔攻丝要用力适当,以防折断丝锥。
     攻丝后,螺纹孔应清理,一般用压缩空气喷枪吹,盲孔时还应使用带径向孔的长喷枪自下而上清理,也可以用清洗的方法清理螺纹孔;螺纹精度高时,应用钢丝螺套专用底孔内螺纹塞规进行检查。

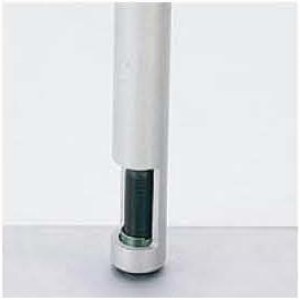

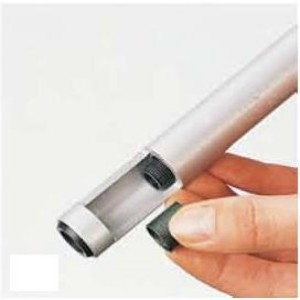

3、安装:钢丝螺套放入安装扳手内,使安装柄嵌入导杆槽内,转动安装工具手柄使丝套旋入螺孔。钢丝螺套装配过程中持续扭力过大易造成安装困难,将套筒(扳手芯轴不动)穿插逆时针转动即得以解决。注意切不可在丝套安装上施加较大的轴向力,以防“乱扣”。

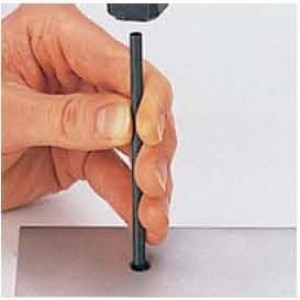

4、折断安装柄:通孔时,要将钢丝螺套安装柄折断,一般用冲断器对准安装柄,用200g左右的榔头猛打一下即可去除,对18×2.5以上的粗牙钢丝螺套和14×1.25以上的细牙钢丝螺套,可用尖嘴钳上下弯曲安装柄就能从开槽处折断,然后将断下来的安装柄从螺孔中取出即可。




       取钢丝螺套:在安装过程中出现问题或者由于钢丝螺套使用时间过久需要取出螺套,应当使用带有刃的卸套工具对准手柄,用榔头猛打一下,用手加力按下手柄反螺纹旋转即可退出钢丝螺套。
