钢丝螺纹牙套

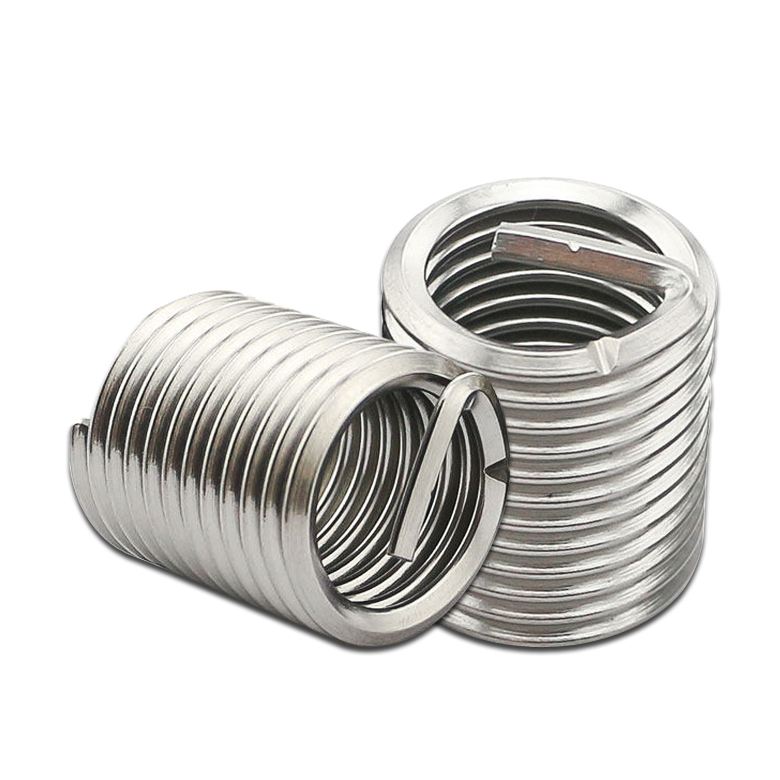

钢丝螺纹牙套又叫螺纹护套​、钢丝螺套、螺套、螺纹衬套、牙套、丝套:是为保护有色金属螺纹孔而发展的嵌入物,适用于螺纹连接。旋入并紧固在被连接件之一的螺纹孔中,形成标准内螺纹,螺栓(或螺钉)再拧入其中。以冷轧不锈钢线制造成螺旋状内外同心体螺纹线圈,横切面呈菱形,形状类似于螺旋弹簧,具有较高的硬度及较好的表面粗糙度。
Products Inquiry
Click Refresh Verification Code

Description

一、钢丝螺纹牙套产品简介
钢丝螺纹牙套又叫螺纹护套、钢丝螺套、螺套、螺纹衬套、牙套、丝套:是为保护有色金属螺纹孔而发展的嵌入物,适用于螺纹连接。旋入并紧固在被连接件之一的螺纹孔中,形成标准内螺纹,螺栓(或螺钉)再拧入其中。以冷轧不锈钢线制造成螺旋状内外同心体螺纹线圈,横切面呈菱形,形状类似于螺旋弹簧,具有较高的硬度及较好的表面粗糙度。

        钢丝螺纹牙套产品的应用领域非常广泛,在航空、航天器、船用、车用动力机械,液力传动机械,风动工具,气动元件、化纤、纺织、烟草机械、仪器仪表、电器、高压开关、汽车修理、医疗器械、造纸、兵器、雷达、火箭、船舶、汽轮机、化工等民用产品等行业的产品和设备上得了普遍应用,甚至在照相机、缝纫机、组合家具等轻工产品中,也广泛采用了这种螺纹丝套。





二、钢钢丝螺纹牙套的标记方法

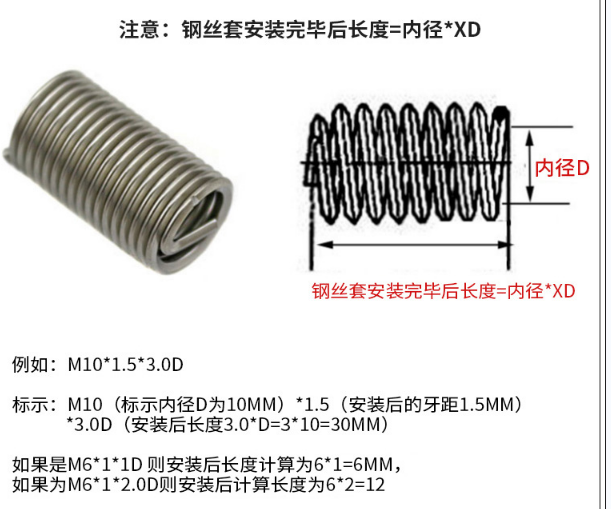

钢丝螺纹牙套标记方法主要有两种形式,分别是规格法和标准法,钢丝螺纹牙套标记方法实际上表达的就是钢丝螺纹牙套的直径、螺距和长度三个参数。此处的直径和长度指的是安装后的内螺纹直径和安装后形成的实际螺纹长度。
1 规格法:
① FR( 普通型 ) MD (直径)× P (螺距) -nD ( 直径 )
② SL( 锁紧型 ) MD (直径)× P (螺距) -nD ( 直径 )

2 标准法:
D( 直径 ) × P( 螺距 ) × N( 自由状态下钢丝螺纹牙套圈数 )



三、钢丝螺纹牙套规格、螺纹护套规格参数表

应该如何选用钢丝螺纹牙套呢?钢丝螺纹牙套在选用时可根据相应的规格型号参数进行选择,用户可以对照公制钢丝螺纹牙套规格参数表进行正确的选用到合适的产品。钢丝螺纹牙套、螺纹护套的规格参数有公制和英制两种尺寸参数。

钢丝螺纹牙套、螺纹护套的规格参数有公制和英制两种,这两种参数表如下:

符号说明:
d--钢丝螺纹牙套公称直径(螺钉公称直径) L—钢丝螺纹牙套公称长度(安装后的螺纹长度)  P--螺距
do--钻丝套安装用钻头直径  Dz--钢丝螺纹牙套自由状态下外径  N--钢丝螺纹牙套自由状态下圈数

1、公制钢丝螺纹牙套规格、螺纹护套规格参数表

公制钢丝螺纹牙套规格参数

螺纹规格d×p

k×d

钢丝螺套安装后长度L(mm)

钻头直径do(mm)

自由状态下外径Dz(mm)

自由状态螺套圈数N()

M2×0.4

1d
1.5d
2d

2
3
4

2

2.6-2.8

2.9
4.7
6.5

M2.5×0.45

1d
1.5d
2d

2.5
3.75
5

2.6

3.3-3.5

3.5
5.9
8.1

M3×0.5

1d
1.5d
2d

3
4.5
6

3.1

3.8-4.0

4
6.3
8.7

M4×0.7

1d
1.5d
2d

4
6
8

4.1

5.15-5.35

3.7
6
8.4

M5×0.8

1d
1.5d
2d

5
7.5
10

5.2

6.35-6.6

4.3
6.9
9.7

M6×1

1d
1.5d
2d

6
9
12

6.2

7.6-7.85

4.2
7
9.6

M7×1

1d
1.5d
2d

7
10.5
14

7.2

8.65-8.9

5.4
8.5
11.6

M8×1

1d
1.5d
2d

8
12
16

8.2

9.85-10.1

6.1
9.5
13

M8×1.25

1d
1.5d
2d

8
12
16

8.3

9.85-10.1

4.7
7.4
10.6

M10×1

1d
1.5d
2d

10
15
20

10.2

12.1-12.5

7.6
12
16.3

M10×1.5

1d
1.5d
2d

10
15
20

10.3

12.1-12.5

5
8
11.2

M12×1.5

1d
1.5d
2d

12
18
24

12.4

14.4-14.8

6.2
9.8
13.5

M12×1.75

1d
1.5d
2d

12
18
24

12.4

14.4-14.8

5.2
8.4
11.7

M14×1.5

1d
1.5d
2d

14
21
28

14.4

17.2-17.7

7
11.2
15.3

M16×1.5

1d
1.5d
2d

16
24
32

16.4

19.4-19.9

8.3
13
17.7

M16×2

1d
1.5d
2d

16
24
32

16.5

19.4-19.9

6.0
9.7
13.3

M18×1.5

0.5d
1.0d
1.5d

9
18
27

18.4

21.5-22

4.4
9.5
15

M20×1.5

0.75d
1d
1.5d

15
20
30

20.4

23.7-24.2

8
10.7
16.7

M20×2.5

1d
1.5d
2d

20
30
40

20.5

23.7-24.2

6.3
10
13.7

M22×1.5

0.75d
1d
1.5d

16.5
22
33

22.4

26.3-26.8

8.6
11.7
18

M24×1.5

0.75d
1d
1.5d

18
24
36

24.4

28.6-29.1

9.5
13
19.8

M24×3

1d
1.5d
2d

24
36
48

24.6

28.6-29.1

6.3
10
14

M26×1.5

0.5d
0.75d
1d

13
19.5
26

26.4

30.5-31

6.7
10.7
14.6

M27×1.5

0.5d
0.75d
1d

13.5
20.3
27

27.4

32.2-32.7

6.7
10.7
14.6

M27×2

0.5d
0.75d
1d

13.5
20.3
27

27.5

32.2-32.7

6.7
10.7
14.6

M30×1..5

0.5d
0.75d
1d

15
22.5
30

30.4

35.2-35.7

7.8
12.2
16.5

M30×3.5

1d
1.5d
2d

30
45
60

30.7

35.2-35.7

7
11
14.9

M33×1.5

0.5d
0.75d
1d

16.6
24.5
33

33.4

38.3-38.8

9.1
13.7
18.3

M39×2

0.5d
0.75d
1d

19.5
29.25
39

39.5

45.1-45.6

7.9
12.2
16.6

M60×4

0.5d
1d

32
64

64.9

65-66

7.3
15.6



2、英制钢丝螺套规格、螺纹护套规格参数表

英制钢丝螺纹牙套规格参数

螺纹规格d×p

k×d

钢丝螺套安装后长度L(mm)

钻头直径do(mm)

自由状态下外径Dz(mm

自由状态螺套圈数N()

4-40

1d
1.5d
2d

2.9
4.3
5.8

3

3.66-4.04

3.2
5.1
7.2

5-40

1d
1.5d
2d

3.2
4.8
6.4

3.4

4.01-4.39

3.7
5.9
8.2

6-32

1d
1.5d
2d

3.5
5.3
7.0

3.7

4.52-4.90

2.8
4.8
6.8

8-32

1d
1.5d
2d

4.2
6.25
8.3

4.4

5.20-5.56

4.0
6.0
8.7

10-24

1d
1.5d
2d

4.8
7.2
9.6

5.1

6.19-6.58

3.3
5.4
7.5

12-24

1d
1.5d
2d

5.5
8.2
11.0

5.8

6.86-7.24

4.0
6.3
8.8

1/4"-20

1d
1.5d
2d

6.4
9.5
12.7

6.7

7.86-8.38

3.9
6.2
8.6

3/8"-16

1d
1.5d
2d

9.5
14.3
19.1

9.9

11.48-11.99

4.8
7.7
10.6

7/16"-14

1d
1.5d
2d

11.1
16.7
22.2

11.6

13.36-13.99

4.9
7.9
10.7

1/2"-13

1d
1.5d
2d

12.7
19.1
25.4

13.1

15.16-15.8

5.2
8.3
11.4

5/8"-11

1d
1.5d
2d

15.9
23.8
31.8

16.4

18.84-19.48

5.7
9.0
12.3

3/4"-10

1d
1.5d
2d

19.1
28.6
38.1

19.6

22.36-23.00

6.3
9.9
13.5

1"-8

1d
1.5d
2d

25.4
38.1
50.8

26.1

29.62-30.38

6.8
10.6
15.4

8-36

1d
1.5d
2d

4.2
6.3
8.3

4.3

5.18-5.68

4.5
7.2
9.7

10-32

1d
1.5d
2d

4.83
7.24
9.6

5.0

5.99-6.50

4.1
6.9
10

1/4"-28

1d
1.5d
2d

6.35
9.5
12.7

6.6

7.77-8.28

5.0
8.6
11.8

5/16"-24

1d
1.5d
2d

7.9
11.9
15.9

8.2

9.65-10.16

5.9
9.4
12.8

3/8"-24

1d
1.5d
2d

9.5
14.3
19.1

9.8

11.37-11.88

7.3
11.5
15.6

7/16"-20

1d
1.5d
2d

11.1
16.7
22.2

11.4

13.3-13.7

7.0
11.1
15.0

1/2"-20

1d
1.5d
2d

12.7
19.1
25.4

13.0

15.03-15.67

7.9
12.8
17.3

9/16"-18

1d
1.5d
2d

14.3
21.5
28.6

14.6

16.91-17.55

7.9
12.0
16.0

5/8"-18

1d
1.5d
2d

15.9
23.8
31.8

16.2

18.61-19.25

9.4
14.5
19.7

3/4"-16

1d
1.5d
2d

19.1
28.6
31.8

19.4

22.25-22.88

10.1
15.6
21.0

7/8"-14

1d
1.5d
2d

22.2
33.3
44.5

22.6

25.93-26.69

10.3
15.9
21.6

1"-14

1d
1.5d
2d

25.4
38.1
50.8

25.9

29.69-30.45

11.8
18.1
24.5

1"-12

1d
1.5d

25.4
38.1

30.0

29.69-30.45

10.0
15.6
