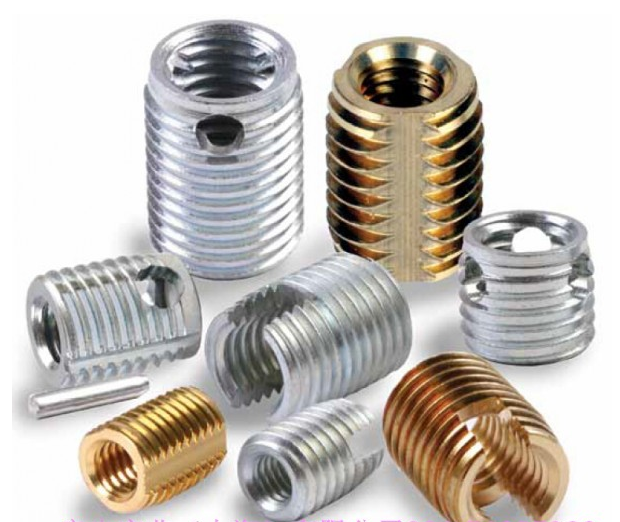

一、自攻牙套介绍
自攻螺套也叫自攻牙套、自攻螺丝套，是一种新型的加强螺纹强度的紧固件，具有“自攻”特点，无需用丝锥加工底孔螺纹，只需预钻底孔后用安装工具直接装入，安装效率高，嵌入塑料、铝合金、铸铁、铜等较软材料内，可以形成较高强度的内螺纹孔，自攻螺套亦可对已坏的内螺纹进行修复。因产品内外表面均带有螺纹（俗名“牙”），故名内外牙牙套。
自攻牙套产品在国外许多先进国家已被广泛应用于汽车工业，地铁系统，军用品，家电用品，建筑机械，事务机械，电子产品，工程塑料、高级组合家具等行业，已获业界的认可而大量采用。尤其在轨道交通上被大量运用，以保证轨道工件的螺丝不至于出现松动。
二、自攻牙套的特点：
☆自攻牙套具自行攻螺纹能力，母材不必预先攻牙，节省成本支出。
☆自攻牙套和成品接触面大，承受拉力强，产品设计时可使用较低强度之材料。
☆自攻牙套对巳磨耗或溃牙之母螺纹具有修护作用，使用自攻牙套可继续使用相同的螺丝。
☆自攻牙套对振动抵抗力强，可防止松动。
☆自攻牙套与母材无余隙，母材若含气泡时亦有良好的气密性。
☆自攻牙套安装简便、迅速，只须一种装配工具，成本低，几乎无不良率。
三、自攻牙套的优点：
1）对于已磨耗或溃牙之母螺纹具有修复作用，使用自攻牙套可继续使用相同的螺丝。
2）自攻牙套具有自行攻螺纹能力，母材不必预先攻牙，节省成本支出。
3）自攻牙套安装简便，迅速，只须一种装配工具，成本低，几乎无不良率。
4）自攻牙套对振动抵抗力强，可防止松动。
5）与母材无余隙，母材若含气泡时亦有良好的气密性。
6）和成品接触面大，承受拉力强，产品设计时可使用在较低强度之材料。
以下为公制规格自攻牙套规格表，以及安装自攻牙套需要钻孔尺寸:

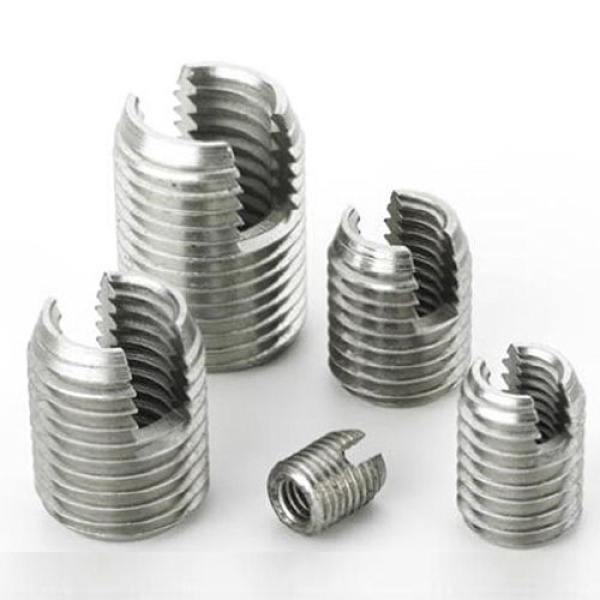

1、302型（开槽型）自攻牙套规格参数表
|
302型（开槽型） |
长度 |
外螺纹 |
参考钻孔直径（mm） |
钻孔深度 |
||
|
(mm） |
塑胶 |
铝合金 |
铸铁 |
（mm） |
||
|
M2-0.4 |
6 |
M4.5-0.5 |
4.0-4.1 |
4.1-4.2 |
4.2-4.3 |
8 |
|
M2.5-0.45 |
6 |
M4.5-0.5 |
4.0-4.1 |
4.1-4.2 |
4.2-4.3 |
8 |
|
M3-0.5 |
6 |
M5-0.5 |
4.5-4.6 |
4.6-4.7 |
4.7-4.8 |
8 |
|
M3.5-0.6 |
8 |
M6-0.75 |
5.3-5.4 |
5.5-5.6 |
5.6-5.7 |
10 |
|
M4-0.7 |
8 |
M6.5-0.75 |
5.8-5.9 |
6.0-6.1 |
6.1-6.2 |
10 |
|
M5-0.8 |
10 |
M8-1.0 |
7.1-7.2 |
7.3-7.5 |
7.5-7.6 |
13 |
|
M6-1.0 |
12 |
M9-1.0 |
8.1-8.2 |
8.3-8.5 |
8.5-8.6 |
15 |
|
M6-1.0 |
14 |
M10-1.5 |
9.0-9.2 |
9.2-9.3 |
9.3-9.4 |
17 |
|
M8-1.25 |
15 |
M12-1.5 |
10.8-11.0 |
11-11.2 |
11.2-11.4 |
18 |
|
M10-1.5 |
18 |
M14-1.5 |
12.8-13.0 |
13.0-13.3 |
13.2-13.4 |
22 |
|
M12-1.75 |
22 |
M16-1.5 |
14.8-15.0 |
15.0-15.3 |
15.2-15.4 |
26 |
|
M14-2.0 |
24 |
M18-1.5 |
16.8-17.0 |
17.0-17.3 |
17.2-17.4 |
28 |
|
M16-2.0 |
22 |
M20-1.5 |
18.8-19.0 |
19.0-19.3 |
19.2-19.4 |
27 |

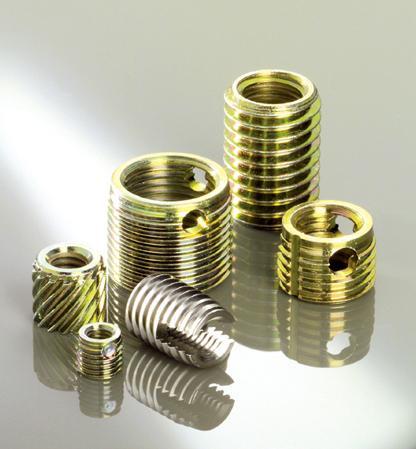

2、307型（三圆孔）自攻牙套规格参数表
|
307型 （三圆孔） |
长度（mm） |
外螺纹 |
参考钻孔直径（mm） |
钻孔深度（mm） |
|
|
铝合金 |
铸铁 |
||||
|
M3-0.5 |
4 |
M5-0.6 |
4.6-4.7 |
4.7-4.8 |
6 |
|
M4-0.7 |
6 |
M6.5-0.8 |
6.0-6.1 |
6.1-6.2 |
8 |
|
M5-0.8 |
7 |
M8-1.0 |
7.4-7.5 |
7.6-7.7 |
9 |
|
M6-1.0 |
8 |
M10-1.25 |
9.3-9.4 |
9.5-9.6 |
10 |
|
M8-1.25 |
9 |
M12-1.5 |
11.1-11.3 |
11.3-11.5 |
11 |
|
M10-1.5 |
10 |
M14-1.5 |
13.1-13.3 |
13.3-13.5 |
13 |
|
M12-1.75 |
12 |
M16-1.75 |
15.0-15.3 |
15.3-15.5 |
15 |
|
M14-2.0 |
14 |
M18-2.0 |
17.0-17.2 |
17.3-17.5 |
17 |
|
M16-2.0 |
14 |
M20-2.0 |
19.0-19.2 |
19.3-19.5 |
17 |
3、308型（三圆孔）自攻牙套规格参数表
|
308型（三圆孔） |
长度（mm） |
外螺纹 |
参考钻孔直径（mm） |
钻孔深度（mm） |
|
|
铝合金 |
铸铁 |
||||
|
M3-0.5 |
6 |
M5-0.6 |
4.6-4.7 |
4.7-4.8 |
8 |
|
M4-0.7 |
8 |
M6.5-0.8 |
6.0-6.1 |
6.1-6.2 |
10 |
|
M5-0.8 |
10 |
M8-1.0 |
7.4-7.5 |
7.6-7.7 |
13 |
|
M6-1.0 |
12 |
M10-1.25 |
9.3-9.4 |
9.5-9.6 |
15 |
|
M8-1.25 |
14 |
M12-1.5 |
11.1-11.3 |
11.3-11.5 |
17 |
|
M10-1.5 |
18 |
M14-1.5 |
13.1-13.3 |
13.3-13.5 |
22 |
|
M12-1.75 |
22 |
M16-1.75 |
15.0-15.3 |
15.3-15.5 |
26 |
|
M14-2.0 |
24 |
M18-2.0 |
17.0-17.2 |
17.3-17.5 |
28 |
|
M16-2.0 |
24 |
M20-2.0 |
19.0-19.2 |
19.3-19.5 |
28 |
